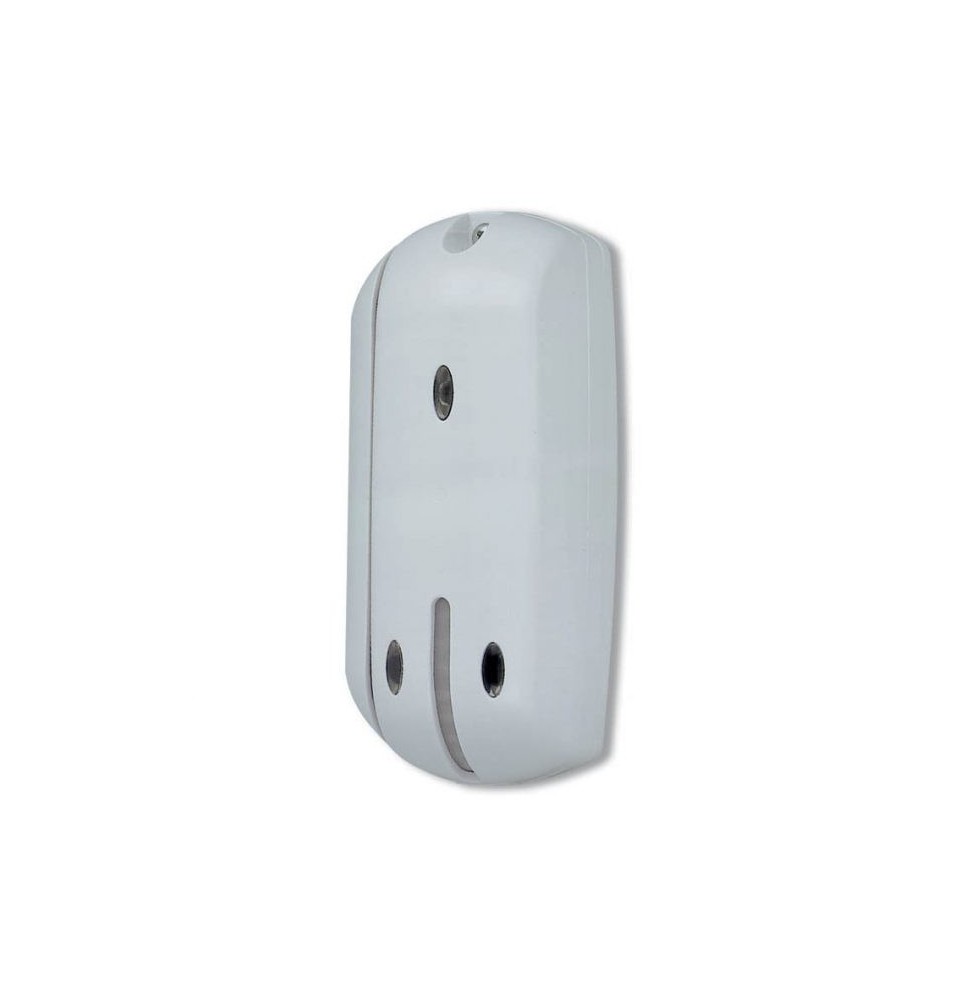

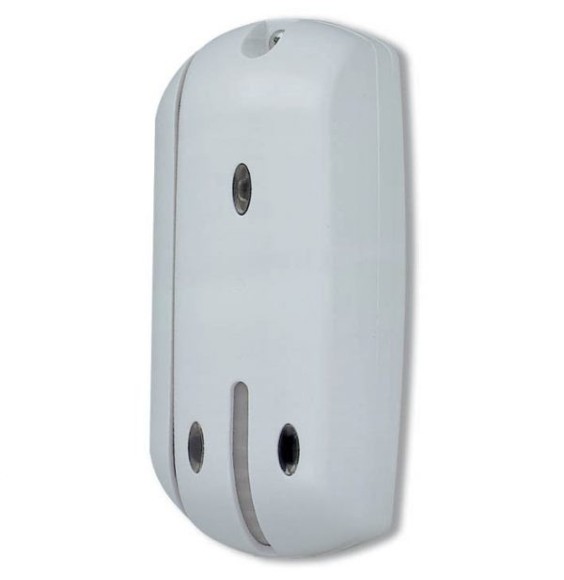

Rivelatore a tenda Hiltron DT20R con doppia tecnologia e portata di 12 metri

Caratteristiche principali del rilevatore a tenda Hiltron DT20R

Il modello DT20R è stato sviluppato con un raggio di rilevamento stretto di 3°, il che lo rende particolarmente preciso e resistente alle condizioni atmosferiche, permettendo così un’installazione sia in ambienti interni che esterni. L’integrazione del sensore PIR con il sensore a microonde assicura un’elevata capacità di rilevamento, riducendo significativamente i falsi allarmi. È possibile regolare la sensibilità su entrambi i tipi di sensori. Oltre a queste avanzate funzionalità, il DT20R include un sistema anti-manomissione sempre attivo, sia in modalità allarme che in modalità silenziosa:

• Il sistema anti-mascheramento funziona tramite una scansione costante a infrarossi, in grado di individuare anche materiali trasparenti come plastica o vetro.
• Modalità "OR" per l’oscuramento: se il sensore PIR viene coperto, il sistema a microonde entrerà in funzione per rilevare movimenti. È possibile impostare anche la modalità "AND".
• Presenza della funzione "Tamper switch".

Caratteristiche degli ingressi e delle uscite

• Terminali 1 e 2: corrispondono a GND (negativo) e all’ingresso di alimentazione da 9 a 14Vcc.
• Terminali 3 e 4: etichettati come "RELAY" (relè), rappresentano il relè di allarme con contatti C + N.C. (normalmente chiuso). Il relè si attiva per circa 2 secondi in caso di rilevamento di movimento umano.
• Terminali 5 e 6: identificati come "MASK" e "TAMP" (contatti NC per mascheramento e protezione 24h), gestiscono il sistema di anti-mascheramento. In condizioni normali, il relè rimane chiuso (N.C.). Se il mascheramento persiste oltre 90 secondi, il relè si attiva per 2 secondi e resta attivo finché il problema continua.
• Terminale 6: denominato "TAMP", rappresenta il contatto "TAMPER" normalmente chiuso (N.C.), che passa a normalmente aperto (N.A.) quando il contenitore viene rimosso o aperto.
• Terminale 7: indicato come "MEM", consente l’attivazione della memoria del rivelatore per rilevare movimenti durante il periodo attivo. Riceve segnali dal pannello di controllo del sistema di allarme:
  • Se riceve 0V, il rivelatore riconosce che il sistema di allarme è attivo.
  • Se riceve 12V o nessuna tensione, il rivelatore riconosce che il sistema di allarme è inattivo.

Visualizzazione della memoria del rivelatore

Se il dispositivo ha rilevato un movimento mentre l’allarme era attivo, il LED rosso rimarrà acceso per 30 minuti dopo la disattivazione del sistema.

Procedura di preparazione per l’anti-mascheramento

Per garantire il corretto funzionamento della funzione anti-mascheramento, durante l’installazione il rivelatore deve eseguire una scansione iniziale dell’ambiente in cui è collocato.

Procedura di inizializzazione

1. Collegare l’alimentazione al DT20R.
2. Chiudere il coperchio entro 15 secondi.
3. Restare a una distanza di almeno 1 metro dal sensore frontale fino al termine della fase di inizializzazione (circa 1 minuto).

Indicazioni LED durante l’inizializzazione

• I LED rosso e verde lampeggiano velocemente per circa 30 secondi.
• Nessun LED rimane attivo per circa 20 secondi.
• I LED rosso e verde riprendono a lampeggiare rapidamente per 10 secondi.

È possibile eseguire questo test con il contenitore chiuso e il LED attivo.

Procedura di test per il rilevamento di movimento

• Spostarsi all’interno dell’area monitorata.
• A ogni rilevamento, il relè di allarme si attiverà e i LED rosso e verde lampeggeranno rapidamente per circa 2 secondi.

Procedura di test per la funzione anti-mascheramento

• Posizionare un foglio di carta a circa 10 cm dalla parte frontale del rivelatore.
• Il LED verde si accenderà immediatamente.
• Se il mascheramento viene rilevato, il LED verde inizierà a lampeggiare continuamente. Se la condizione di mascheramento persiste per più di 90 secondi, il LED arancione si attiverà per 2 secondi e rimarrà acceso fino a quando l’ostacolo non verrà rimosso.
