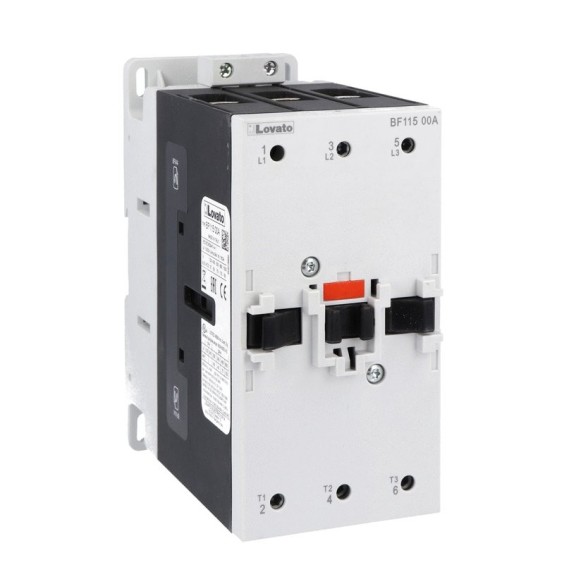

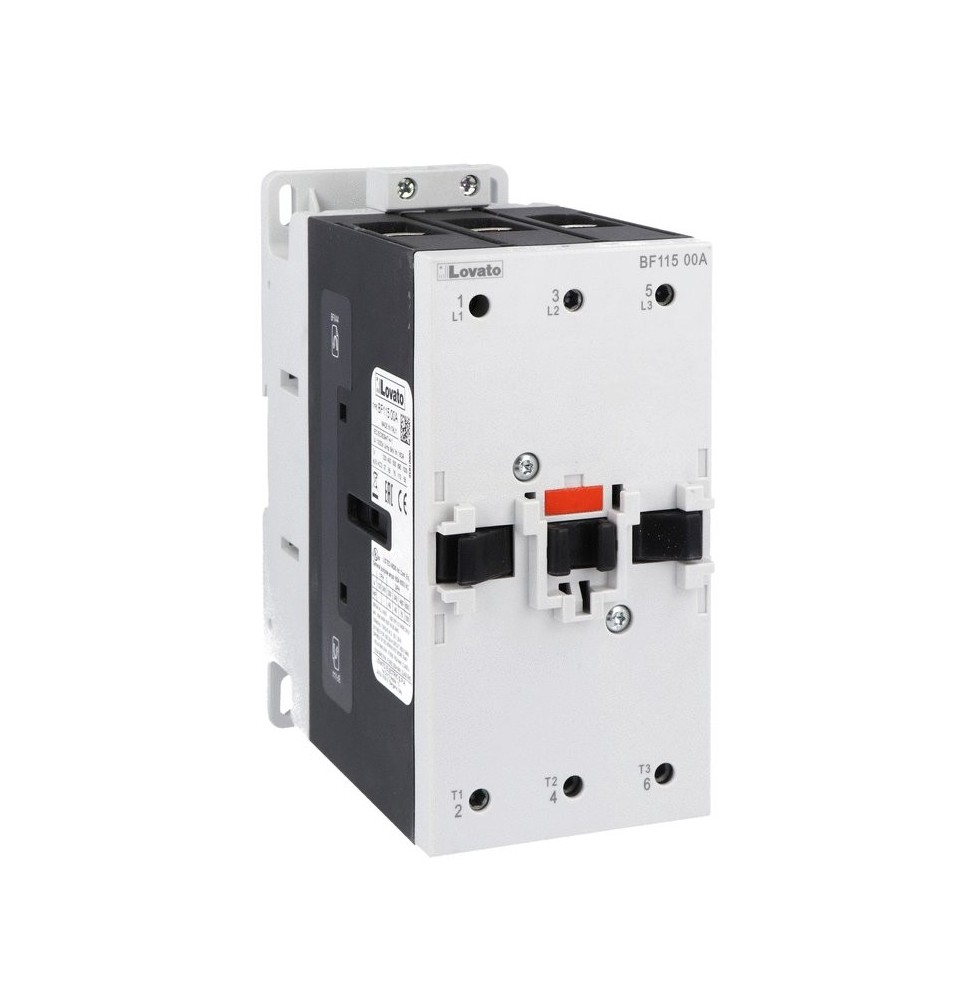

Contattore tripolare corrente di impiego (AC3) 115A bobina 230VAC Lovato BF11500A230

Numero di poli Nr. 3

Tensione nominale di isolamento IEC/EN V 1000

Tensione nominale di tenuta ad impulso (Uimp) kV 8

Frequenza di impiego

min Hz 25

max Hz 400

Corrente convenzionale termica in aria libera Ith IEC A 160

Corrente di impiego Ie

AC-1 (≤40°C) A 160

AC-1 (≤55°C) A 130

AC-1 (≤70°C) A 115

AC-3 (≤440V ≤55°C) A 115

AC-4 (400V) A 54

Potenza nominale AC-3 (T≤55°C)

230V kW 37

400V kW 55

415V kW 55

440V kW 55

500V kW 75

690V kW 110

1000V kW 55

Corrente nominale AC-3 (T≤55°C)

230V A 115

400V A 115

415V A 115

440V A 115

500V A 106

690V A 106

1000V A 39

Corrente max Ie in DC1 con L/R ≤ 1ms con 1 poli in serie

≤24V A 160

48V A 160

75V A 120

110V A 10

220V A –

Corrente max Ie in DC1 con L/R ≤ 1ms con 2 poli in serie

≤24V A 160

48V A 160

75V A 160

110V A 130

220V A 14

Corrente max Ie in DC1 con L/R ≤ 1ms con 3 poli in serie

≤24V A 160

48V A 160

75V A 160

110V A 140

220V A 145

Corrente max Ie in DC1 con L/R ≤ 1ms con 4 poli in serie

≤24V A 160

48V A 160

75V A 160

110V A 160

220V A 160

Corrente max Ie in DC3-DC5 con L/R ≤ 15ms con 1 poli in serie

≤24V A 160

48V A 50

75V A 40

110V A 6

220V A –

Corrente max Ie in DC3-DC5 con L/R ≤ 15ms con 2 poli in serie

≤24V A 160

48V A 72

75V A 65

110V A 65

220V A 7

Corrente max Ie in DC3-DC5 con L/R ≤ 15ms con 3 poli in serie

≤24V A 160

48V A 150

75V A 100

110V A 100

220V A 92

Corrente max Ie in DC3-DC5 con L/R ≤ 15ms con 4 poli in serie

≤24V A 160

48V A 120

75V A 120

110V A 125

220V A 115

Corrente di breve durata ammissibile 10s (IEC/EN 60947-1) A 920

Fusibile di protezione

gG (IEC) A 200

aM (IEC) A 125

Potere di chiusura (valore efficace) A 1500

Potere di apertura alla tensione

≤440V A 1200

500V A 850

690V A 905

Resistenza per polo (valore medio) mΩ 0.45

Potenza dissipata per polo (valori medi)

Ith W 11.5

AC-3 W 6.0

Coppia di serraggio terminali

min Nm 6

max Nm 7

min Ibin 4.4

max Ibin 5.2

Coppia di serraggio terminali bobina

min Nm 0.8

max Nm 1

min Ibin 0.59

max Ibin 0.74

Sezione dei conduttori

AWG/Kcmil

max 2/0

Flessibili senza terminale

min mm² 1.5

max mm² 70

Flessibili con terminale

min mm² 1.5

max mm² 70

Protezione terminali di potenza secondo IEC/EN 60529 IP20 front

Caratteristiche meccaniche

Posizione di montaggio

Normale Piano verticale

Ammessa ±30°

Fissaggio A vite / guida DIN 35mm

Peso prodotto g 2020

Manovre

Durata meccanica cycles 15000000

Durata elettrica cycles 1200000

Informazioni relative alla sicurezza

Performance level B10d secondo EN/ISO 13849-1

Carico nominale cycles 1200000

A vuoto cycles 15000000

Comando bobina AC

Tensione nominale a 50/60Hz V 230

Limiti di funzionamento

Bobina a 50/60Hz alimentata a 50Hz

Chiusura

min %Us 80

max %Us 110

Rilascio

min %Us 20

max %Us 55

Bobina a 50/60Hz alimentata a 60Hz

Chiusura

min %Us 85

max %Us 110

Rilascio

min %Us 40

max %Us 55

Assorbimento medio a 20°C

Bobina a 50/60Hz alimentata a 50Hz

Spunto VA 300

Servizio VA 20

Bobina a 50/60Hz alimentata a 60Hz

Spunto VA 275

Servizio VA 17

Bobina a 60Hz alimentata a 60Hz

Spunto VA 300

Servizio VA 20

Frequenza massima dei cicli

Manovra meccanica cycles/h 1500

Tempi di manovra

Tempi medi con comando a Us

in AC

Chiusura NA

min ms 16

max ms 32

Rilascio NA

min ms 9

max ms 24

Dati tecnici UL

Tensione di funzionamento nominale AC (UL) V 600

Potenza meccanica erogata con

Motore trifase in AC

200/208V HP 40

220/230V HP 40

460/480V HP 75

575/600V HP 100

General USE

Contattore

AC A 165

Fusibile di protezione da corto circuito, 600V

High fault

Corrente di corto circuito kA 100

Fusibile A 200

Classe fusibile J

Standard fault

Corrente di corto circuito kA 10

Fusibile A 250

Classe fusibile RK5

Condizioni ambientali

Temperatura

Temperatura di impiego

min °C -50

max °C 70

Temperatura di stoccaggio

min °C -60

max °C +80

Altitudine massima m 3000
