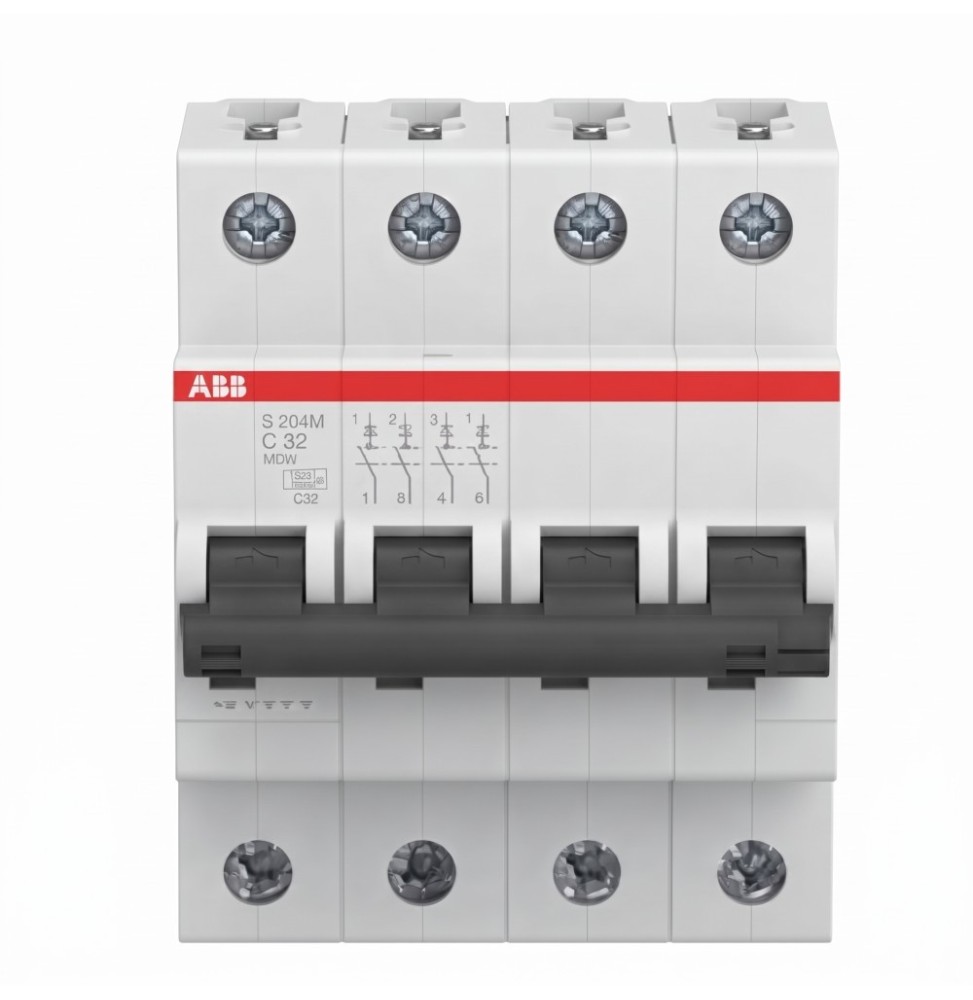

Interruttore Magnetotermico S204M-C32 4 Poli 32A 10kA Curva C ABB S550789

Articolo Produttore: Interruttore automatico miniaturizzato serie S200 (MCB)
Ingombro DIN: 4 moduli
Potere di Interruzione: (400 V CA) 10 kA / (230 V CA) 20 kA
Curva Magnetotermico: Curva di intervento C
Amperaggio (Corrente Nominale In): 32 A
Tensione Operativa Nominale: 400 V CA (secondo IEC 60898-1) / 440 V CA (secondo IEC 60947-2)
Numero di Poli: 4 Poli (4P) protetti
Tipo di Ingresso Tensione: AC
Classe di Limitazione Energetica: 3
Frequenza Nominale: 50 / 60 Hz
Indicazione Posizione Contatto: Rosso acceso / Verde spento
Montaggio su Guida DIN: TH35-15 e TH35-7.5 secondo IEC 60715
Coppia di Serraggio: 2,8 N·m
Capacità di Connessione: Rigido / Flessibile / Trefolato 0,75 ... 35 mm² (Flessibile con ghiera 0,75 ... 25 mm²)
Normative di Riferimento: IEC/EN 60898-1, IEC/EN 60947-2, UL 1077

Marca: Catalogo ABB: Interruttori e Componenti Elettrici

Riferimento: ABB S550789

96,50 €

Tasse incluse

Pagamenti Sicuri

solo provider di pagamento affidabili

Spedizioni veloci

Spedizioni assicurate - Ordini in arrivo in 24h

Reso facile

Procedura di reso facile entro 14 giorni

Descrizione
Dettagli del prodotto

Tensione di Prova Dielettrica: 50 / 60 Hz - 1 min 2 kV
Capacità di Interruzione di Cortocircuito Nominale (Icu): (230 V CA) 20 kA, (400 V CA) 10 kA, (440 V CA) 10 kA
Capacità di Interruzione di Servizio Nominale (Ics): (230 V CA) 15 kA, (400 V CA) 7,5 kA, (440 V CA) 7,5 kA
Collegamento dell'Alimentatore: Arbitrario
Resistenza Elettrica: 10000 cicli CA
Resistenza Meccanica: 20000 cicli
Tipo di Terminale a Vite: Terminale di sollevamento cilindri bidirezionale a prova di guasto
Marcatura dell'Attuatore: I/O
Materiale dell'Attuatore: Gruppo di isolamento II, nero, sigillabile
Cacciavite Consigliato: Pozidriv 2
Accessori Disponibili: Sì
Capacità di Connessione Barra Conduttrice: 10/10 mm²
Dimensioni di Installazione: Secondo DIN 43880 1
Lunghezza di Spelatura dei Fili: 12,5 mm
Tipo di Terminale: Terminali a vite
Tipo di Attuatore: Attiva/disattiva
Tensione di Funzionamento: Massima 440 V CA, Minima 12 V CA / 12 V CC
Tensione Nominale di Isolamento (Ui): 440 V secondo IEC/EN 60664-1
Tensione Nominale di Tenuta all'Impulso (Uimp): 4 kV (a 2000 m 5 kV, a livello del mare 6,2 kV)
Capacità Nominale di Cortocircuito: (AC) 6 kA / (CC) 6 kA
Interruzione di Corrente: 11,1 W (alle condizioni operative nominali per polo 3,7 W)
Categoria di Sovratensione: III
Caratteristica I²t: BC di energia di passaggio S200_S200M_S200P
Materiale dell'Alloggiamento: Gruppo di isolamento II, RAL 7035
Tensione Massima di Esercizio UL/CSA: 110 V CC, 480Y/277 V CA
Potere di Interruzione secondo UL1077: (277 V CA) 6 kA, (480Y / 277 V CA) 6 kA, (240 V) 10 kA
Capacità di Connessione UL/CSA: Barra di distribuzione 18-8 AWG, Conduttore 18-4 AWG
Coppia di Serraggio UL/CSA: 18 pollici·libbre
Conformità Materiali: RoHS, REACH, CMRT e TSCA conformi
Categoria RAEE: Apparecchiature di piccole dimensioni (dimensioni esterne non superiori a 50 cm) - B2B
Temperatura dell'Aria Ambiente: Funzionamento da -25 a +55 °C, Conservazione da -40 a +70 °C
Temperatura Ambiente di Riferimento: 30 °C
Grado di Protezione: IP20 (Contenitore con coperchio IP40)
Livello di Inquinamento: 3
Resistenza alle Vibrazioni e agli Urti: Testato secondo IEC 60068-2-27
Dimensioni Nette: Larghezza 52,5 mm, Altezza 88 mm, Profondità 69 mm
Peso Netto: 0,36 kg (Peso netto del polo: 0,125 kg)
Classificazioni ETIM 9 / ETIM 10: EC000042 - Interruttore automatico miniaturizzato (MCB)
