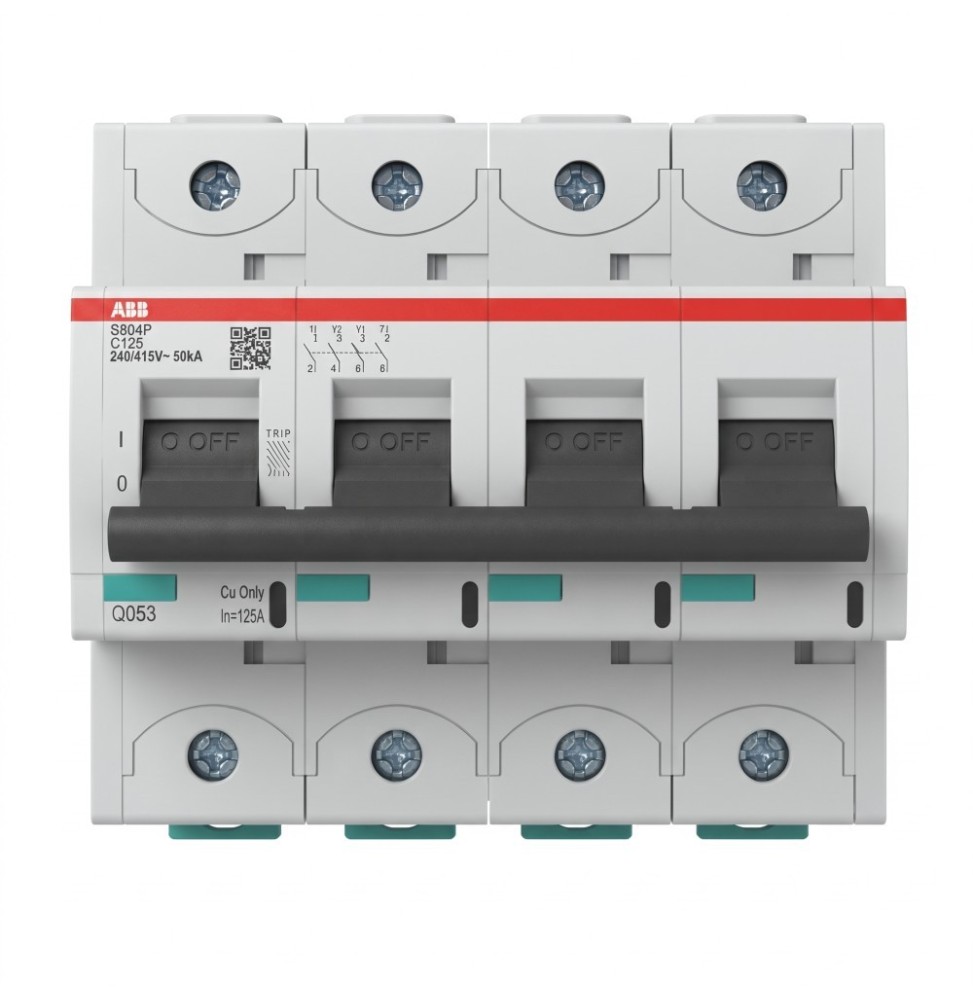

Interruttore magnetotermico alte prestazioni 125A 4 Poli 50kA S804 Poli-C125 ABB S804 PoliC125

Articolo Produttore: S804P-C125
Ingombro DIN: 6.5 moduli da 17.5 mm
Potere di Interruzione: 50 kA (Icu a 415 V AC) / 40 kA (Ics a 240/415 V AC)
Curva Magnetotermico: Curva di intervento C
Amperaggio (Corrente Nominale In): 125 A
Tensione Nominale d'Esercizio: 400 V AC (secondo IEC 60898-1) / 690 V AC (secondo IEC 60947-2)
Numero di Poli: 4 Poli protetti (Tetrapolare)
Tipo di Ingresso Tensione: AC/DC
Potere di Chiusura / Limite in Cortocircuito: Fino a 50 kA a 415 V AC e 30 kA a 500 V DC
Classe di Limitazione Energetica: Classe 3
Frequenza Nominale: 50/60 Hz
Perdita di Potenza: 37.6 W (9.4 W per polo a condizioni nominali)
Indicazione Posizione Contatti: ON / OFF / TRIP (Scattato)
Montaggio su Guida DIN: TH35-15 (35x15 mm) e TH35-7.5 (35x7.5 mm) secondo EN 60715
Capacità di Connessione Morsetti: Flessibile 1...50 mm² / Rigido 1...70 mm²

Marca: Catalogo ABB: Interruttori e Componenti Elettrici

Riferimento: ABB S804PC125

420,00 €

Tasse incluse

Pagamenti Sicuri

solo provider di pagamento affidabili

Spedizioni veloci

Spedizioni assicurate - Ordini in arrivo in 24h

Reso facile

Procedura di reso facile entro 14 giorni

Descrizione
Dettagli del prodotto

Normative di Riferimento: IEC/EN 60947-2 e UL 1077
Tensione Nominale d'Isolamento (Ui): 690 V
Tensione Nominale di Tenuta ad Impulso (Uimp): 6 kV
Coppia di Serraggio Viti Morsetto: 3.5 N·m
Lunghezza di Spelatura Cavo (Stripping Length): 19 mm
Cacciavite Consigliato: Pozidriv 2
Posizione di Montaggio: Qualsiasi (Any)
Grado di Protezione: IP20
Grado di Inquinamento: 3
Temperatura dell'Aria Ambiente (Funzionamento): Da -25 °C a +60 °C
Temperatura dell'Aria Ambiente (Stoccaggio): Da -40 °C a +70 °C
Temperatura Ambiente di Riferimento: 30 °C
Peso Netto del Prodotto: 1005 g
Profondità Integrata (t2): 82.5 mm
Dimensioni Esterne: Larghezza 117.0 mm, Altezza 95.0 mm, Profondità 82.5 mm
Conformità Ambientale: RoHS (Direttiva UE 2011/65/EU) e Dichiarazione REACH
Codice Doganale (CN8): 85362090
Classificazione ETIM 8 / 9: EC000042 - Interruttore automatico miniaturizzato (MCB)
Categoria RAEE (WEEE): Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) - Business to Business
Certificazioni e Dichiarazioni: CB, CCC, CEBEC, DNV GL, ESTI, KC, LR, RINA, UL, VDE
Disponibilità Accessori: Compatibile con contatti ausiliari, sganciatori di minima tensione, bobine di emissione, blocco a lucchetto e comandi rotativi dedicati
