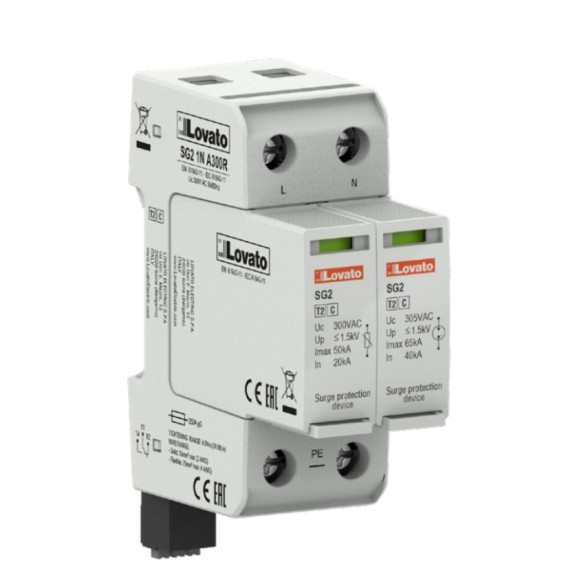

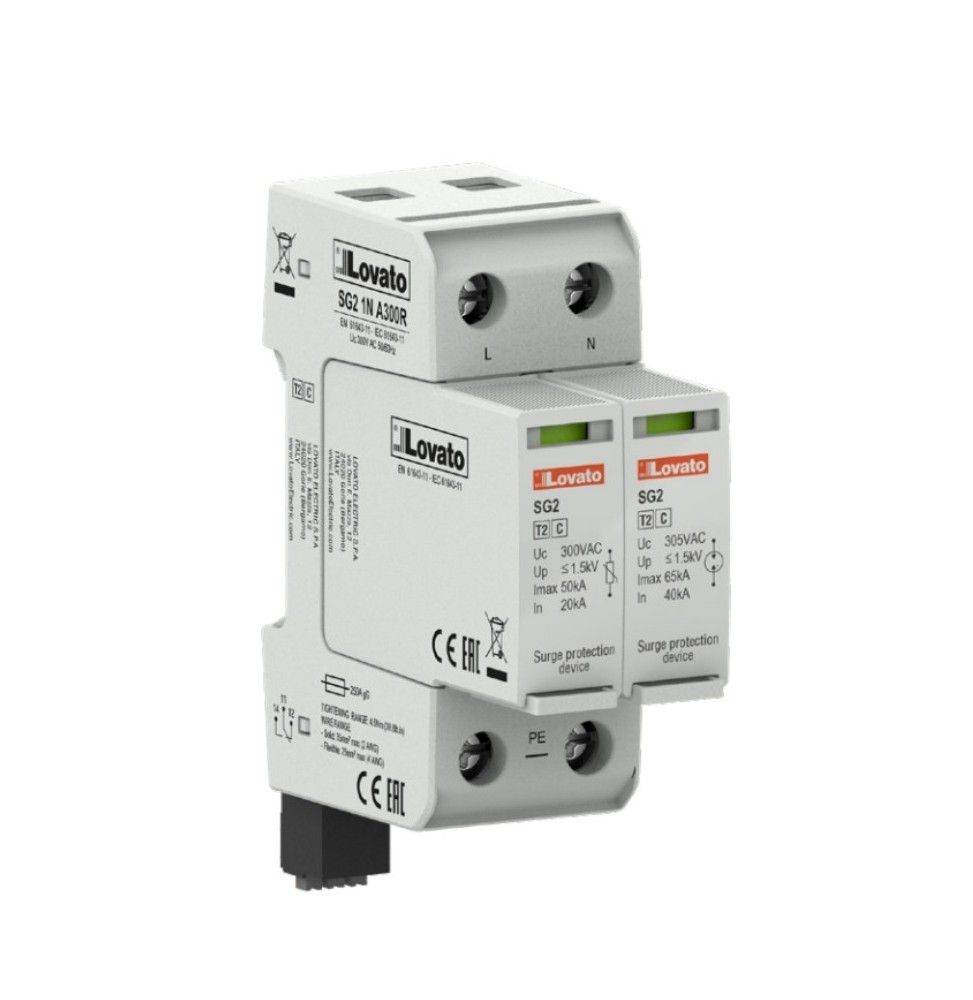

Scaricatore di sovratensione Lovato di tipo 2 SG21NA300

Denominazione del prodotto Scaricatore di sovratensione (SPD)

Tipo SG2

Tipo di tensione di funzionamento AC

Applicazione Linee elettriche AC

Numero di poli 1P+N

Numero di moduli DIN 2

SPD secondo IEC/EN 61643-11 Si

Caratteristiche elettriche

IEC Tensione massima continuativa Uc V 300

Corrente massima di scarica Imax 8/20 (L-N/N-PE) kA 50 / 65

Corrente nominale di scarica In 8/20 (L-N/N-PE) kA 20

Livello di protezioneUp (L-N/N-PE) kV <1.5 / <1.5

Interruzione della corrente susseguente di rete If (N-PE) rms A 100

Tempo di intervento ta (L-N/N-PE) ns <25 / 100

Protezione termica Si

Fusibile di backup per alimentazione con fusibile >250A (L-N/N-PE) Class/A 125A…250A gG (Isccr = 50kA)

Fusibile di backup per alimentazione con fusibile >315A (L-N/N-PE) Class/A 125A…315A gG (Isccr = 25kA)

Corrente massima di corto circuito a 50Hz kA 50 (Line fuse ≤ 250A) / 25 (Line fuse = 315A)

Indicazione di stato - funzionamento / fine vita Indicazione frontale

Condizioni ambientali

Temperatura di impiego

min °C -40

max °C +85

Altitudine massima m 2000

Caratteristiche meccaniche

Fissaggio Guida DIN

Sezione dei conduttori Flessibili max (IEC) mm² 25

Sezione dei conduttori Rigidi max (IEC) mm² 35

Peso prodotto g 234

Contatto ausiliario per remotizzazione stato

Corrente nominale a
