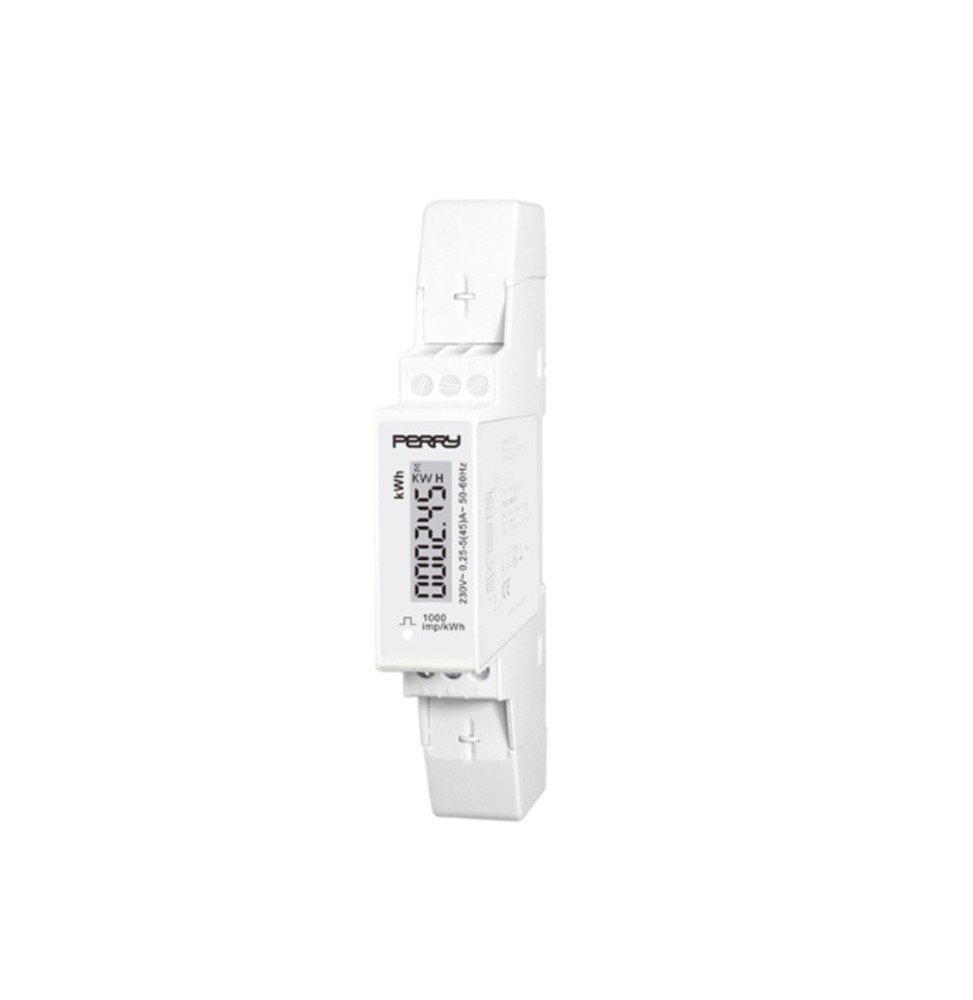

Contatore di energia monofase digitale 1 Modulo LCD Perry 1SDSD06CEM1DGT

Il sottocontatore

 è progettato per essere installato in quadri elettrici con grado di protezione IP51 o superiore.

È fondamentale che l'installazione e la manutenzione siano eseguite solo da personale qualificato per evitare rischi di scosse elettriche e danni materiali.

Si raccomanda di utilizzare attrezzi isolati e di posizionare il contatore in ambienti asciutti, evitando aree esplosive e polverose.

È vietato rompere i sigilli o aprire la copertura anteriore, poiché ciò invaliderebbe la garanzia.

Dati Tecnici

Tensione nominale: 230V AC, con un intervallo operativo del 80%-120% della tensione nominale.

Corrente nominale massima: 45A, con una corrente di base di 5A.

Accuratezza di energia attiva: Classe B secondo EN50470-1/3 (MID) e Classe 1 secondo IEC 62053-21.

Umidità operativa: ≤ 90%, temperatura operativa: -25°C a +55°C.

Grado di protezione: IP51, classe di isolamento II.

Funzionamento e Display

Il contatore è dotato di un display LCD retroilluminato a 6 cifre, che registra i consumi in modo non azzerabile.

La lettura inizia da 0000,00 e può arrivare fino a 99999,9 kWh.

Il contatore genera impulsi proporzionali all'energia misurata, con un'uscita impulsiva di 1000 impulsi/kWh.

Installazione e Collegamenti

Il contatore deve essere montato su una parete ignifuga e in un luogo ben ventilato.

È consigliato installare un interruttore automatico vicino al contatore per facilitare la disconnessione.

I morsetti per il collegamento sono:

Morsetto 1: L- ingresso

Morsetto 2: L- uscita

Morsetti 3 e 4: Neutri

Morsetti 6 e 7: Uscita impulsiva

Smaltimento

Il contatore non deve essere smaltito come rifiuto domestico. Deve essere portato a un centro di raccolta per il riciclaggio di apparecchi elettrici ed elettronici.

È importante seguire le normative locali per garantire un corretto smaltimento e contribuire alla salvaguardia dell'ambiente.

Dichiarazione di Conformità

Il produttore, Perry Electric S.r.l., dichiara che il contatore 1SDSD06CEM1MID è conforme alla Direttiva 2014/32/UE e ai requisiti delle norme armonizzate europee.

Certificato di esame n. 0120/SGS0353, con numero di identificazione dell'Organismo Notificato: NB0598.

Questa sintesi fornisce una panoramica chiara e concisa delle informazioni essenziali riguardanti il contatore di energia, le sue specifiche tecniche, le istruzioni di sicurezza e le procedure di smaltimento.
