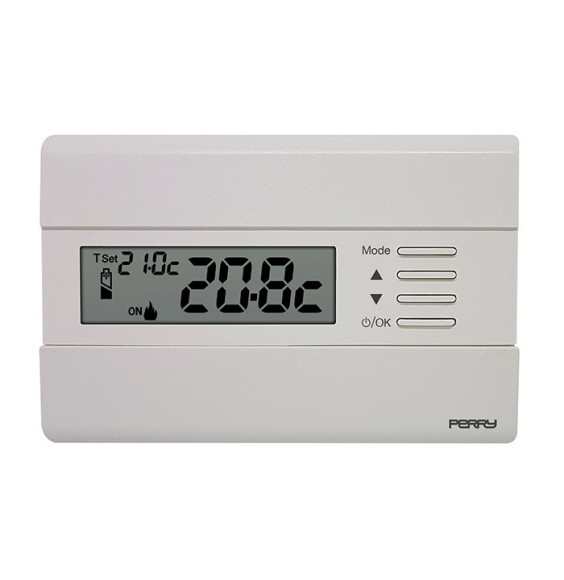

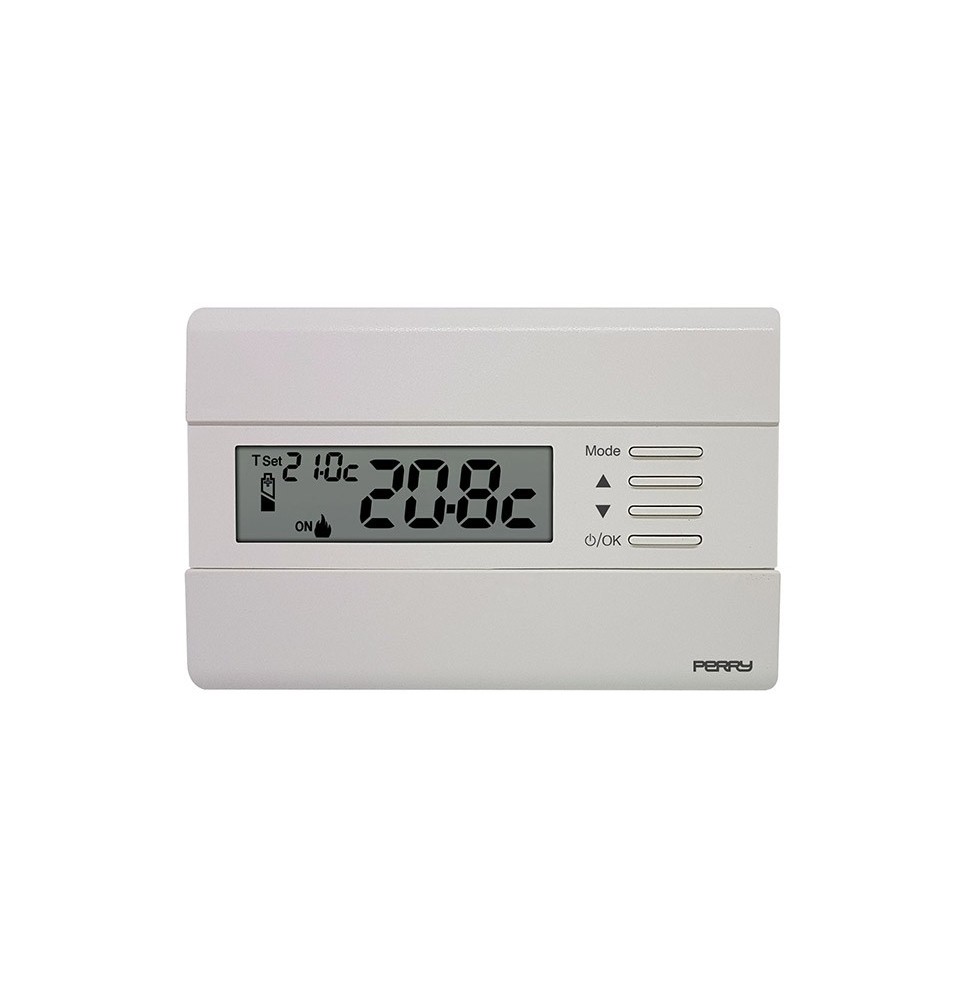

Termostato digitale a parete Slim a batteria Bianco Perry 1TPTE011B

Termostato Elettronico Digitale da Parete

• Dispositivo per il controllo della temperatura in modalità inverno ed estate.
• Funziona con 2 batterie alcaline AAA (non incluse) e ha un'autonomia superiore a 1 anno.

Dati Tecnici e Sicurezza

• Alimentazione: 2 batterie alcaline 1,5 V tipo AAA.
• Installazione e collegamento devono essere eseguiti da un elettricista qualificato.
• Grado di protezione: I30 P, con tolleranza sulla lettura di temperatura di ±0,5°C.

Funzionamento e Impostazioni

• Modalità di funzionamento: inverno (riscaldamento) e estate (raffrescamento).
• Due livelli di temperatura: comfort e riduzione notturna, oltre a una temperatura antigelo.
• Possibilità di impostare la temperatura da +4°C a +37,7°C.

Menu e Accesso

• Accesso ai menu tramite il tasto "Mode" per configurazioni avanzate.
• Possibilità di impostare password per limitare l'accesso a funzioni specifiche.
• Menu per l'utente e per l'installatore con diverse opzioni di configurazione.

Manutenzione e Smaltimento

• Segnalazione di batterie scariche e modalità di sostituzione.
• Smaltimento corretto del dispositivo e delle batterie per proteggere l'ambiente.

Operazione di RESET e Password

• L'operazione di RESET cancella tutte le password utente e installatore.
• È consigliata per ripristinare le impostazioni di fabbrica.

Informazioni Software di Sistema

• Accedere alle informazioni sul firmware premendo il tasto Mode per 5 secondi.
• Utile per assistenza tecnica, visualizza revisione e versione del firmware.

Problemi Comuni e Soluzioni

• Display spento: controllare le batterie, la polarità e sostituirle se necessario.
• Simbolo lampeggiante: indica batterie in esaurimento, sostituirle entro 15 giorni.
• Simbolo fisso: batterie esaurite, sostituirle immediatamente.
• Termostato attivo ma impianto non si attiva: controllare l'alimentazione e il collegamento del termostato.
• Oscillazioni di temperatura: contattare l'installatore per impostazioni corrette.
• Temperatura antigelo non visualizzata: impostare seguendo le istruzioni nel paragrafo 10.1.

Dati Tecnici del Termostato

• Alimentazione: 2 batterie alcaline AAA 1,5 V.
• Autonomia: oltre 1 anno, 15 giorni dopo l'indicazione di batterie basse.
• Tipo di uscita: relè senza tensione, max 5(3)A/250 V.
• Intervallo di temperatura ambiente: -5 °C a +37,7 °C.
• Risoluzione della temperatura: 0,1 °C.
• Modalità di regolazione: differenziale ON/OFF o proporzionale modulante.

Avvertenze di Sicurezza

• Installazione solo da personale qualificato.
• Non adatto a persone con capacità fisiche o mentali ridotte senza supervisione.
• Non utilizzare batterie non raccomandate; preferire Duracell o Energizer.
• Pulire il termostato con un panno morbido e asciutto.

Funzioni Chiave del Termostato

• Tasto multifunzione "Mode" per passare tra modalità comfort e economia notturna.
• Tasti per aumentare o diminuire la temperatura desiderata.
• Tasto OK per confermare le impostazioni e accedere ai menu.

Installazione del Termostato

• Installare a un'altezza di 1,50-1,60 m, lontano da fonti di calore.
• Eseguire collegamenti elettrici seguendo le istruzioni specifiche.
• Utilizzare solo batterie alcaline di buona qualità.

Accesso ai Menu e Configurazione

• Accesso ai menu premendo il tasto Mode per 5 secondi.
• Possibilità di impostare password per limitare l'accesso a funzioni specifiche.
• Configurazione di parametri come l'unità di misura e la correzione della temperatura.

Modalità di Regolazione della Temperatura

• Modalità differenziale ON/OFF preimpostata con un'isteresi di 0,3 °C.
• Possibilità di passare a modalità proporzionale modulante per una temperatura più stabile.
• Impostazioni di durata del ciclo regolabili da 7 a 20 minuti.

Problemi e Soluzioni del Termostato

• Il manuale fornisce una tabella con problemi comuni e relative soluzioni per il termostato.
• Le problematiche includono l'assenza di alimentazione, batterie scariche e malfunzionamenti del sistema.

Installazione e Collegamenti Elettrici

• Il termostato deve essere installato a un'altezza di 1,50-1,60 m, lontano da fonti di calore.
• È fondamentale che l'installazione e i collegamenti elettrici siano effettuati da professionisti qualificati.

Funzionamento e Uso del Termostato

• Il termostato offre modalità di funzionamento invernale e estivo, con possibilità di impostare temperature di comfort e riduzione notturna.
• Le impostazioni della temperatura possono essere modificate facilmente tramite i tasti dedicati.

Menu Utente e Installatore

• Il termostato dispone di un menu utente per modificare le impostazioni di temperatura e un menu installatore per configurazioni avanzate.
• È possibile impostare password per limitare l'accesso a determinate funzioni.

Manutenzione delle Batterie

• Il termostato utilizza due batterie alcaline AAA, con una durata prevista di oltre un anno.
• È consigliato sostituire le batterie ogni 12 mesi per evitare malfunzionamenti.

Indicazioni sul Display

• Il display mostra informazioni come la temperatura ambiente, lo stato delle batterie e le modalità operative attive.
• Un simbolo lampeggiante indica batterie scariche, mentre un simbolo fisso segnala batterie completamente esaurite.

Configurazione della Temperatura

• È possibile regolare la temperatura di comfort tra +4 °C e +37,7 °C, con un incremento di 0,1 °C.
• Le impostazioni di temperatura possono essere bloccate per evitare modifiche non autorizzate in ambienti pubblici.

Ciclo Anticalcare

• Il termostato può attivare un ciclo anticalcare per prevenire l'accumulo di calcare, attivando il dispositivo per 2 minuti ogni 24 ore.
• Questa funzione è utile per mantenere l'efficienza del sistema di riscaldamento o raffreddamento.

Funzione di Attivazione Giornaliera del Termostato

• Il termostato attiva il dispositivo controllato ogni giorno dopo 24 ore di inattività.
• Interviene per 2 minuti per prevenire incrustazioni e bloccaggi.

Regolazione del Contrasto del Display

• Sono disponibili 8 livelli di contrasto, impostato di fabbrica a livello 6.
• La regolazione avviene tramite il menu Set PROG.

Introduzione e Gestione delle Chiavi

• Le funzioni possono essere protette da chiavi utente e installatore.
• La chiave utente consente l'accesso limitato, mentre la chiave installatore offre accesso completo.

Operazione di Reset alle Impostazioni di Fabbrica

• Solo installatori esperti dovrebbero eseguire il reset per evitare la perdita di dati.
• Il reset cancella tutte le configurazioni precedenti e ripristina le impostazioni di fabbrica.

Informazioni sul Software di Sistema

• Accesso alle informazioni sul firmware tramite il menu Set PROG.
• Utile per assistenza tecnica e verifica della versione del firmware.

Problemi e Soluzioni Comuni

• Schermo spento: controllare le batterie e la loro polarità.
• Oscillazioni di temperatura: contattare l'installatore per configurazioni errate.
